简单介绍绘图中的阀门符号

信息来源：筑龙发布人：君正阀门发布时间：[2013-11-18]

阀门符号有哪些?不同种类的阀门符号表示都不同，在水力机械图中，阀门符号十分常用，为帮助大家掌握各个阀门的符号表示方法，君正阀门为大家汇总阀门符号大全。

　　在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。

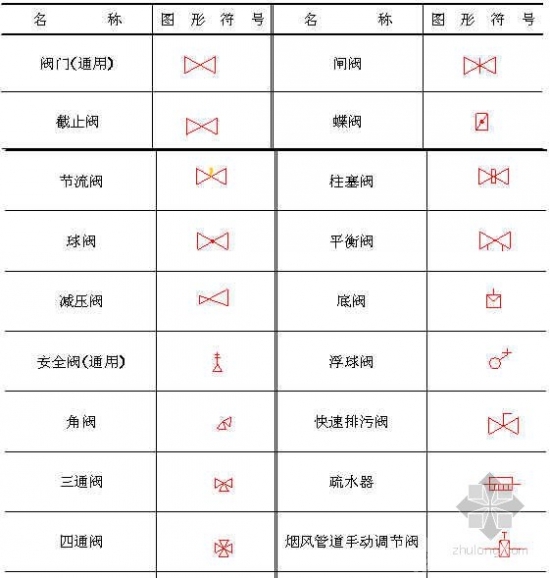

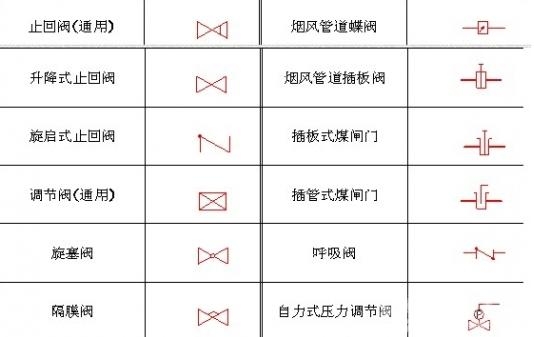

　　阀门符号大全如下：
