SP45F数字锁定平衡阀产品详细介绍


信息来源:www.zjjzfm.com  发布人:君正阀门  发布时间:[2015-7-6]


一、SP45F数字锁定平衡阀产品概述:

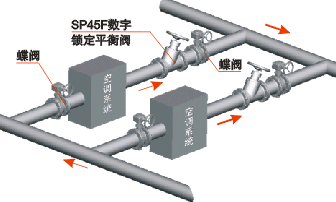

  SP45F数字锁定平衡阀适用于各种液体管路系统,SP45F数字锁定平衡阀是一种较为理想的新型节能阀门。SP45F数字锁定平衡阀设有刻度数字显示,可直观调到任一位置,并可锁定。SP45F数字锁定平衡阀主要应用于工业和民用建筑采暖系统。目前在一些管网系统中存在水力失调问题,SP45F数字锁定平衡阀提供了解决这一问题的手段,用SP45F数字锁定平衡阀可以准确的调节压力和流量,SP45F数字锁定平衡阀用以改善管网液体的平衡和节约能源的目的。在双管网工程改造中,应用SP45F数字锁定平衡阀仍可节约能源,得到较好效果。


二、SP45F数字锁定平衡阀技术参数
1、公称压力1.6 MPa(2.5 MPa须预定);
2、介质温度0~150℃;
3、理论特性曲线为等百分比曲线,当阀权度在0.3~0.5时实际曲线为线性特性。
4、结构长度符台GB/T 2221中截止阀驶止目阀结构长度。
三、SP45F数字锁定平衡阀性能及特点
1、理想的调节性能;
2、优秀的截止功能;
3、精确到1/10圈的开启状态显示;
4、理论流量特性曲线为等百分比特性曲线,
5、国家专利型启闭锁定装置;
6、对应每个整圈都有固定的流量系数,调试中只要测量出阀门两端压差,就可以方便地计算出流经阀门的流量;
7、聚四氟已烯和硅橡胶密封,密封性能可靠;
8、内部元件采用YICr18Ni9或铜合金制造.抗腐蚀能力强,使用寿命长,
9、内升降阀杆,无须预留操作空间。
四、SP45F数字锁定平衡阀温度和开度的计算
    依据公式Q=Kv·△P式中:Q-m3h;△P-100KPa(1Kgf/cm2)
例1:已知流量,公称通径和开度,确定压差△P:Q=30m3/h,DN65,开度5圈。由流量系数表查得Kv=35.78,将Q和Kv代入公式△P=(Q/Kv)2=70KPa
例2:知流量、压差,确定口径和开度Q=14m3/h,△P=120 KPa;将Q和△P代入公式:Kv=Q/△P=12.78查流量系数表可选择DN32,DN40.DN50三种型号,如选择DN40,则开启4圈即满足要求.如选择DN50则按12.78与DN50开启三圈的Kv值9.15之差按对数插入法计算即得开启圈数为3.8圈。
例3:已知压差口径和开度计算流量:△P=65KPa,DN80开启4圈,将△P和查得的Kv值代入公式Q=Kv,△P=26.42m3/h。

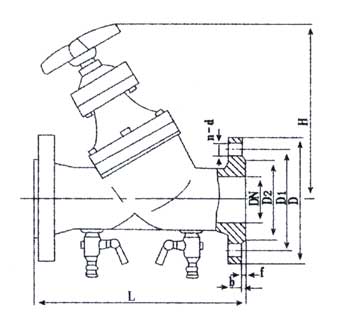

 五、SP45F数字锁定平衡阀尺寸

DN

D

D1

D2

L

H

32

135

100

76

180

130

40

145

110

84

200

140

50

160

125

102

215

195

65

180

145

122

245

220

80

195

160

130

285

230

100

215

180

158

315

260

125

245

210

184

355

290

150

280

240

212

400

330

200

335

295

268

490

530

250

405

344

320

622

560

300

460

410

370

698

590

350

520

470

435

787

780

400

580

525

485

914

830

500

705

650

608

978

880

600

840

770

718

1295

965
