详细内容：
一、JM744X液动、气动隔膜角式快开排泥阀概述：
JM744X液动、气动隔膜角式快开排泥阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。液动快开排泥阀主要用途是安装在各类沉淀池的底部壁外，液动快开排泥阀用以排除池底的泥沙及污物。
二、JM744X液动、气动隔膜角式快开排泥阀主要技术参数：
|
型号 |
公称压力
PN(MPa) |
壳体试验压力
PN(MPa) |
隔膜传动介质 |
隔膜传动工作压力
PN(MPa) |
介质温度 |
|
JM744X-10
JM644X-10 |
1 |
1.5 |
清水、气 |
0.15-1.0 |
0-80℃ |

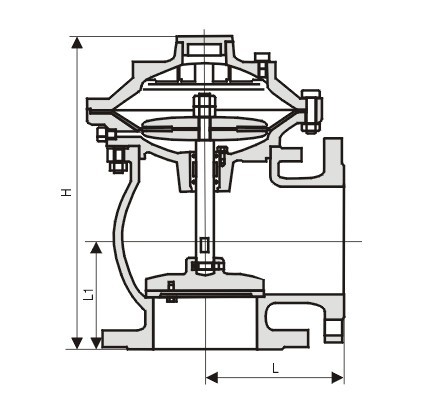

三、JM744X液动、气动隔膜角式快开排泥阀主要外形尺寸(法兰连接尺寸按GB4216的规定)：
|
公称通径DN |
L |
L1 |
H |
|
100 |
160 |
120 |
370 |
|
150 |
190 |
150 |
440 |
|
200 |
225 |
190 |
530 |
|
250 |
260 |
220 |
615 |
|
300 |
280 |
260 |
785 |
|
350 |
315 |
300 |
880 |
|
400 |
340 |
340 |
970 |
