ZCS水用电磁阀
详细内容:

一、ZCS水用电磁阀用途

水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速,可靠性高等特点。

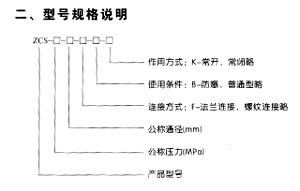

二、ZCS水用电磁阀型号规格说明

三、ZCS水用电磁阀特点

结构简单,体积小,密封性能好,维修方便。

四、ZCS水用电磁阀结构原理

ZCS水用电磁阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。

根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。

当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。

常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

五、ZCS水用电磁阀技术参数

工作介质

水、粘度≤4°E的油及其它非腐蚀性流体

介质温度℃

≤60

公称压力(MPa)

1.0

工作压差(MPa)

0.05~1.0

0.1~1.0

0.15~1.0

电源电压

AC220V其余规格可作特殊订货

额定流量系数(kv)

按JB/T352-94规定

泄漏量(ml/min)

按JB/T352-94-F规定

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

功耗

36VA

50VA




防爆标志

dⅡBT4

防爆证编号

CE991010

出线口接线

内螺纹M20×1.5

环境温度

-40-+60℃

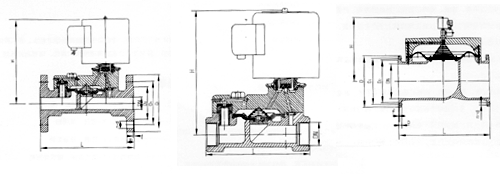

六、ZCS水用电磁阀安装尺寸

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2

















20

119

80

3/4

















25

130

90

1

130

160

115

85

65

φ4-14

16

3

32

137

140

11/4

137

180

140

100

76

φ4-18

18

3

40

152

156

11/2

152

200

150

110

84

φ4-18

18

3

50

164

180

2

164

230

165

125

99

φ4-18

20

3

65







222

290

185

145

118

φ4-18

20

3

80







253

310

200

160

132

φ8-18

22

3

100







260

350

220

180

156

φ8-18

24

3

125







315

400

250

210

184

φ8-18

26

3

150







350

480

285

240

211

φ8-22

26

3

200







390

600

340

295

266

φ8-22

26

3

250







430

730

395

350

319

φ12-22

28

3

300







480

850

445

400

370

φ12-22

28

4

350







605

980

505

460

429

φ16-23

30

4

七、ZCS水用电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

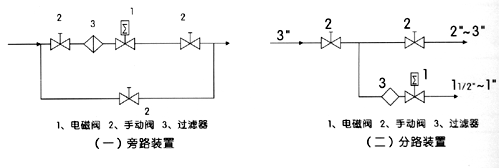

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

八、使用保养

1、建议使用单位派专人负责使用保养。

2、电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。

3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。

4、电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开关正常后方可投入使用。

5、电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。

6、使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,再和阀座研磨。

7、工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额压差范围内,当工作压力超过额定压力或工作压差超过额定夺差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏
