| 详细内容： SD44X手动排泥阀是由主阀、齿轮箱、齿条手柄、挡位等组成。工作时只要把手柄往下按定位就可以开启，相反就快速关闭。安装位置和工作原理和气液动的排泥阀一样。
SD44手动排泥阀主要用于自来水公司各类水池外，用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用
SD44X手动排泥阀主要技术参数
|
公称压力(MPa) |
试验压力(MPa) |
适用温度 |
适用介质 |
|
壳体 |
密封 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
水、污水、泥沙、油品 |
|
1.6 |
2.4 |
1.76 |

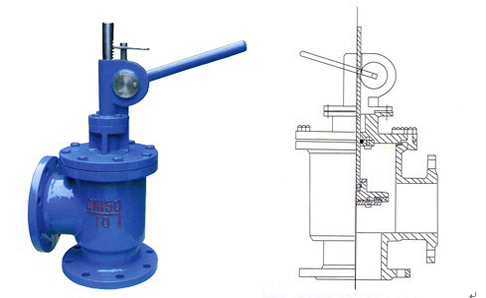

SD44X手动排泥阀
SD44X手动排泥阀主要连接尺寸
|
公称通径DN（mm）|尺寸（mm）|型号 |
手动型SD44X-1.0 |
|
H |
L1 |
L2 |
D |
D1 |
z-фd |
|
150 |
670 |
175 |
145 |
280 |
240 |
8-23 |
|
200 |
760 |
225 |
185 |
335 |
295 |
8-23 |
SD44X手动排泥阀主要零件材料
|
零件名称 |
阀体、齿轮 |
膜片压板、阀盘 |
阀杆 |
阀瓣 |
|
材料 |
灰铸铁HT200 |
球墨铸铁 |
不锈钢2CR13 |
衬胶板NBR |
|
