200X-16P不锈钢可调式减压稳压阀
详细内容:

200X不锈钢可调式减压稳压阀结构特点和用途

  200X-16P不锈钢可调式减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
  本产品利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
  本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X不锈钢可调式减压稳压阀工作原理

  当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
  当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。
  调节导阀弹簧即可设定出口压力。

200X减压稳压阀主要技术参数

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6



200X减压稳压阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁晴橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

200X减压稳压阀部件列表:
1、导阀2、主阀3、球阀4、压力表5、针表

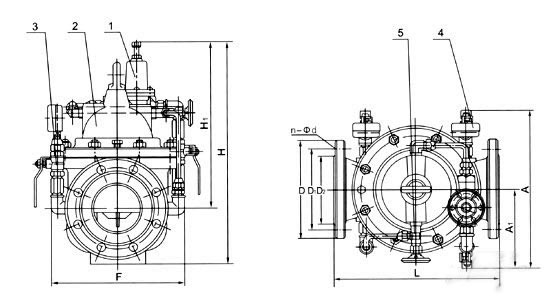

200X减压稳压阀连接尺寸

DN

L

A

A1

H

H1

F

D
mm

D1
mm

D2
mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

292

136

342

247

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

292

136

342

247

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

292

136

342

247

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

330

155

395

278

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

330

155

395

278

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

350

165

405

298

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

365

175

430

313

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

195

510

350

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

455

220

560

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

475

230

585

420

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

530

255

675

450

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

623

300

730

470

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

700

340

760

490

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

840

415

840

526

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

880

430

910

570

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

930

460

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

980

490

1135

665

830

670

715

760

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

1060

530

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

1130

560

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

1230

610

1640

975

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

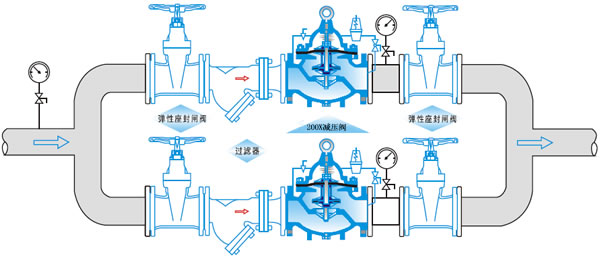

200X减压稳压阀安装示意图

压力等级:PN1O、PN16、PN25 隔膜式:DN20~450
活塞式:DN500~750,介质温度:O~80℃。
