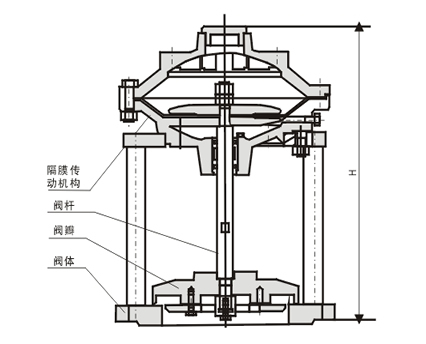

详细内容:JM742X隔膜式池底排泥阀有阀体,上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好,检修方便,使用寿命可达五年以上。
JM742X JM642X隔膜式池底排泥阀产品特点:
1.采用双室隔膜传动机构替代活塞式阀门:无运动磨损,不会因杂质而产生漏水,对泥沙淤泥不敏感,不需要润滑,无机械损产生
2.密封性能好,采用衬胶阀板,阀座采用斜度开口不易沉积泥沙杂物

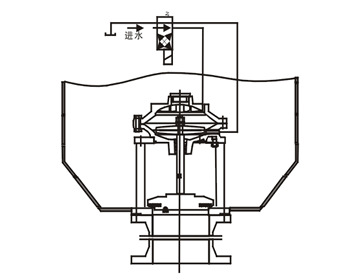

3.驱动介质压力低,无需另设加压泵和空压机,采用手动换向阀或者电磁四通换向阀集中控制,控制操作方便
4.经久耐用,使用寿命长
JM742X JM642X隔膜式池底排泥阀技术参数:
1.工作压力:0.6-1.6Mpa
2.使用介质:水,油品
3.使用温度:常温0℃-80℃
4.隔膜室工作压力:0.1-1.0Mpa
5.隔膜室工作液:气、清水,防锈液体
主要零部件 |
零件名称 |
阀体、阀盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
材料 |
材料 |
铸铁、球铁、碳铁 |
球铁、青铜 |
不锈钢 |
尼龙强化橡胶 |
单位mm |
主要连接 外型尺寸 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 |
JM742X JM642X隔膜式池底排泥阀引用标准
设计与制造标准:GB/T12252-89
阀门材料标准:GB/T12226-89
试验和检验标准:GB/T13927-92
法兰和尺寸标准:GB/T17241.6-98
隔膜式池底排泥阀故障和消除方法
故障现象 |
检查内容 |
处理方法 |
阀门不能正常启闭 |
1、电磁换向阀的输入电压是否正常。 |
按说明书要求输入电压 |
2、接插是否完好,接管有无泄漏,管路是否接错。 |
纠正接管泄漏问题按说明书要求接好管路 |
3、密封件有无破损,驱动压力是否正常 |
更换密封件,调试压力 |
