AX742X铸铁安全持压泄压阀
详细内容:

AX742X铸铁安全持压泄压阀结构特点



AX742X铸铁安全持压泄压阀由主阀和泄压导阀、球阀及接管系统组成,主阀采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本阀门利用泄压导阀设定泄压压力,调节导阀的弹簧可以设定不同的泄压值。通过主阀控制室控制阀门启闭,实现安全泄压功能。
    本产品由主阀和泄压导阀及接管系统等进行水压自力控制,不再需要其它附加装置和能源,结构简单可靠,压力控制准确,维护保养简便。

AX742X铸铁安全持压泄压阀工作原理

    当管道从进水端给水时,如果水压小于设定的正常水压值,此时导阀关闭,这时进入主阀控制室上腔的水不能排出,控制室上腔水压等于阀门的进口压力,控制室上腔的压力使主阀关闭,无泄压水排出。
    当主阀进口端的水压高于设定水压时导阀开启,控制室上腔的水经过导阀流到出口端,控制室上腔的进水量小于排水量,上腔水压下降,主阀开启,排出泄压水。水压正常后,导阀关闭,上腔压力上升,关闭主阀,排水停止。

AX742X铸铁安全持压泄压阀工作特点

   1、关闭严密可靠。主阀密封采用橡胶密封环密封,关闭动力由主阀控制室自动形成,保持合适关闭力,密封寿命和可靠性高。
    2、操作方便,无需为阀门另配电控系统和其它附加装置。
    3、控制压力不受流量等因素影响泄压准确。

AX742X铸铁安全持压泄压阀功能与用途

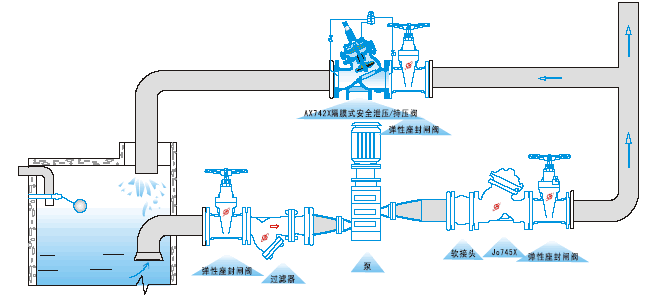

    本阀门安装在供水管网系统的主管区或支管区的泄压管路,完成安全泄压功能。
    本系列阀门产品广泛应用于高层建筑、生活区域或其它供水管网系统中。

AX742X铸铁安全持压泄压阀主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-1.0

0-80

1.6

2.4

1.76

0-1.6

2.5

3.75

2.75

0-2.5

AX742X铸铁安全持压泄压阀主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金/2Cr13

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

缸套 活塞(活塞型)

2Cr13

膜片(膜片型)

夹织物丁腈橡胶

导阀 球阀

铜合金

过滤器

不锈钢
