DY30BX缓开快闭止回阀
详细内容:

一、DY30BX缓开快闭止回阀的介绍:

  DY30BX缓开快闭止回阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。

  该阀缓慢开启,防止电流冲击及官网中压力冲击;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。

二、DY30BX缓开快闭止回阀的结构特点:

  缓开快闭止回阀采用双室驱动装置,Y型结构。介质在定向运动中具有半直线水流,过流量最大,压力损失小,启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸,便于检查,膜片采用尼龙强化橡胶制成,合用寿命长,阀瓣密封件可拆卸,维修更方便。

三、DY30BX缓开快闭止回阀的工作原理:

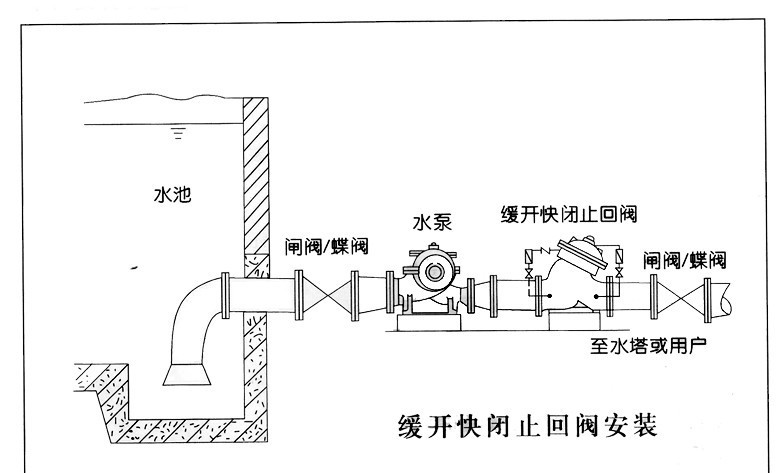

  缓开快闭止回阀安装在系统管线上或泵出口端,正常运行中,进口端介质推动大阀盘上移,同时介质通过流量控制器进入中腔,使阀门速度打开,停止运行,出口端介质通过调节阀进入上腔,使驱动装置下移带动大、小阀盘向下运动,快速或缓慢关闭阀门,防止介质倒流。

  DY30BX缓开快闭止回阀的注意事项:

  1、 系统运行前应检查主阀上导阀、配管、管件是否严密完整无损

  2、导阀及配管上的控制阀动作是否正常

  3、系统运行一段时间后要进行管路维护

  DY30BX缓开快闭止回阀的调节方法:

  1、打开截止阀

  2、启泵观察阀门进口压力是否正常

  3、停泵观察水锤是否过大,水泵是否倒转

  4、如水锤过大则适当关小截止阀

  5、如水泵倒转则适当开大截止阀

四、DY30BX缓开快闭止回阀主要零件材料

材料

阀体

HT200  QT450

阀瓣

HT200  QT450

阀盖

QT450 HT200

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶



五、DY30BX缓开快闭止回阀性能参数

型号

公称压力

﹝MPa﹞

试验压力﹝MPa﹞

适用温度

适用介质

壳体

密封

DY30BX缓开快闭止回阀

1.0

1.5

1.1

≤80℃

水、油品、

污水、海水

1.6

2.4

1.76

六、DY30BX缓开快闭止回阀外形和连接尺寸

公称通径DN(mm)

尺寸(mm)

L

50

203

65

216

80

241

100

292

125

330

150

356

200

457

250

533

300

610

350

686

400

762

450

864

500

914

600

1067

700

1300

800

1450
