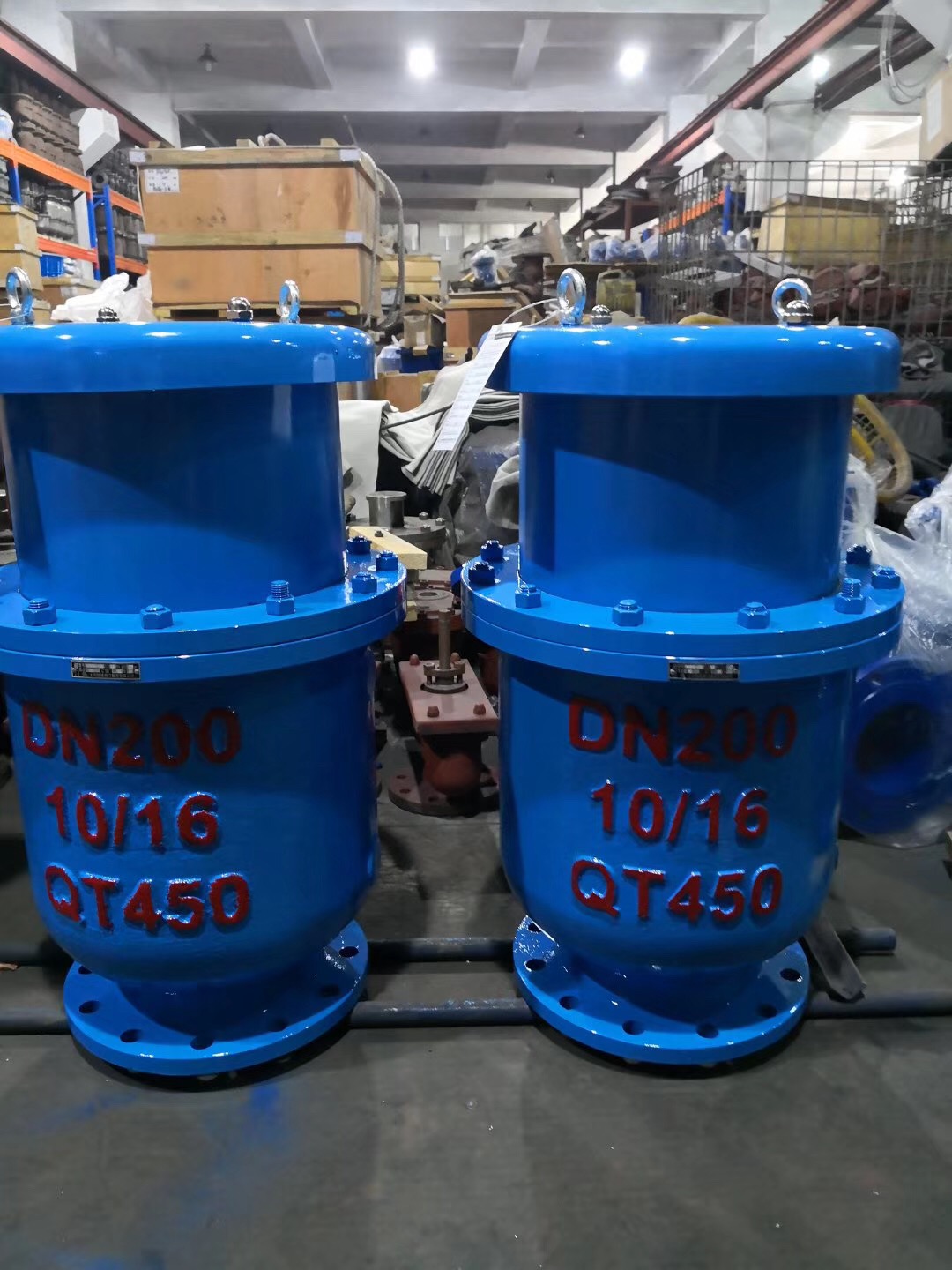

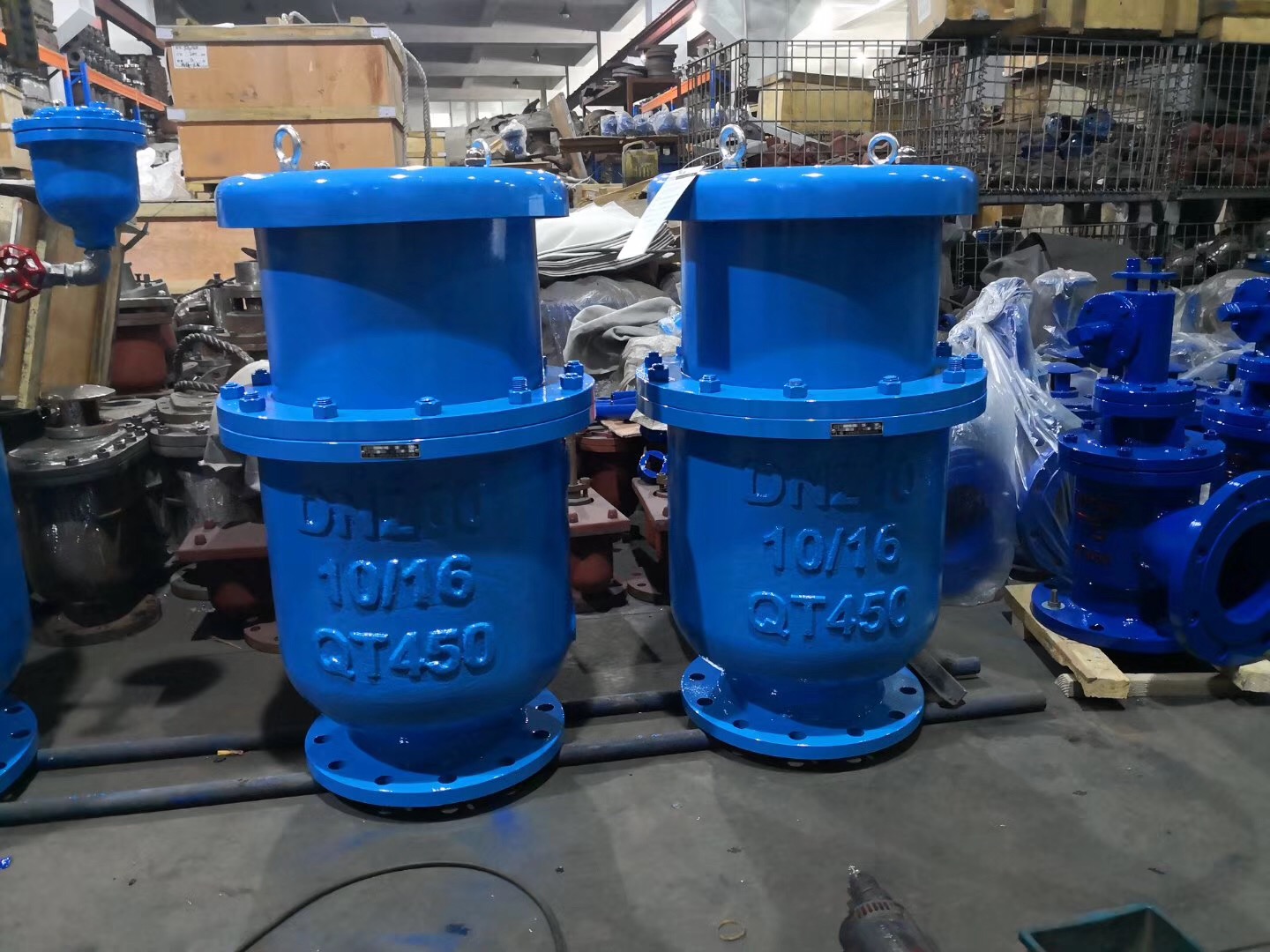

HBGP4X防水锤空气阀
详细内容:

HBGP4X防水锤空气阀用途:

     产品安装于水泵出水管、长距离输水管线的局部高点、长水平段、长上坡段、长下坡段、水平段末端等(具体安装以实际工况为准),充水时高速排气;当充水过快时节流排气保证充水安全;满管时持续微量排气;管道泄水放空时高速吸气破坏真空防止管道形成负压。

HBGP4X防水锤空气阀特点:

     角型防水锤空气阀由角型空气阀和排气节流装置组成,微量排气阀集成于角型空气阀内,它集高速排气不吹堵防止关阀水锤、节流排气保证安全充水速度和防止弥合水锤、持续可靠微量排气以提高输水效率、高速吸气防止管路产生负压等功能于一体,是取代传统高速进排气阀、复合式高速进排气阀的专利新产品。

HBGP4X防水锤空气阀主要技术参数:

  公称通径:DN50—DN300

  公称压力:1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa

  适用介质:原水、清水等

  适用温度:0—80℃



HBGP4X防水锤空气阀工作原理:

    初始状态时,带配重的浮球位于护筒底部,其密封面始终朝上,且与微排阀座的密封面接触,通过微排阀座支撑起滑动体。节流塞位于节流筒的底部,节流筒与节流塞之间的排气通道为最大通流面积状态。

当管线充水时,高速气流通过阀体下部入口进入阀体,沿阀体与护筒之间的环形通道进入到阀体上部,再通过护筒窗口、阀盖孔、节流塞和节流筒之间的通道、密封板、防护罩,排入大气;高速排出的气流基本不直接吹向浮球和滑动体,故高速排气时不会发生吹堵现象,在高速排气压差低于设定值前,节流塞保持不动。

     当充水速度过快或水柱弥合速度过快时,排气压差增大到设定值时,节流塞被气流吹起,封堵节流筒的排气口,只留下节流塞上的数个小排气口排气。此时排气面积减少(减少80%以上),排气量下降,在管路中被截留的部分空气将形成缓冲气囊,减缓充水速度,消减水柱弥合能量,防止充水爆管和弥合水锤发生。由于此时节流塞的排气仍在继续,排气阀并未关闭,故不会造成排气阀关阀水锤。

     当管中水体充满,水位上升进入阀体淹没浮球和滑动体时,浮球和滑动体(均比水轻)将上浮,滑动体的密封面与橡胶阀座接触形成高速排气口的密封,浮球密封面与微排阀座接触形成微排孔的密封,阀门关闭,水和气体均不能通过阀门排出,此时节流塞因无排气压差支撑而下落到节流筒底部,排气节流装置回到初始位置。

     阀门关闭后,当管线中有气体未排净或析出时,将集聚到安装在管路局部高点的角型防水锤空气阀内。当此时积聚的气体增加,气压上升大于此时水的压力时,此气压一方面将滑动体顶住使高速排气口继续保持密封状态,另一方面将迫使淹没浮球的水位下降,浮球随之下落大开微量排气口,微排阀座开始微量排气。随着微量排气的进行,集聚此处的气压随之下降,水位上升,浮球随水位上升又封住微排阀座。故微排阀座可使气体通过微排阀座排出,但水却不能,实现了有气即排,排完即关,间隔排气,只排气不排水等功能,可最大限度排尽管线中出现的气体。

     当管线因停泵、泄水排空而出现负压时,水位下降,外界空气压力大于管线水压,滑动体和浮球下落,高速进排气口打开,可以立即大量吸入外界空气而消除管线真空。滑动体采用超高分子量聚乙烯材料,密封表面光滑且永不生锈,与橡胶密封圈形成平面密封而非楔紧密封,不会因长时间密封而发生粘黏现象,因此在出现负压时能与密封面瞬间脱离。
